本做法適用于工業與民用建筑工程中電氣防雷接地預留預埋施工工藝流程材料進場 → 施工準備 → 現場測量 → 施工定位 →現場標識 →安裝焊接→ 驗收合格→ 工程隱蔽施工要點1、接地裝置

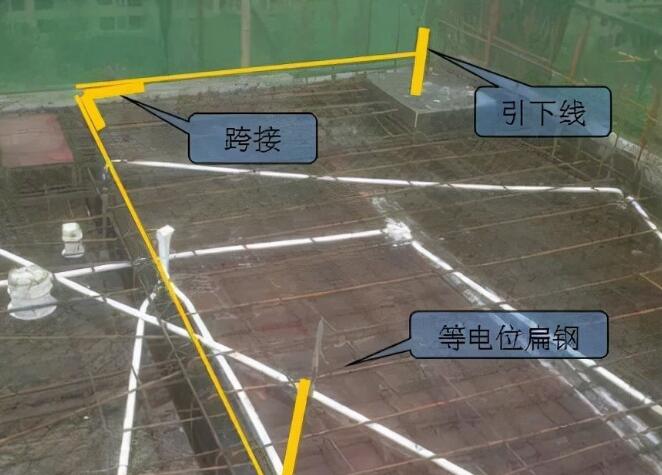

（1）自然接地網格利用結構梁兩根（梁內外兩邊面筋）螺紋主筋≥φ16；當＜φ16時，應采用四根結構螺紋鋼筋替代；縱橫形成防雷接地水平自然接地體網格；接地網主筋接頭和網格交叉部位宜采用φ10的歐姆彎圓鋼搭接跨接；搭接方式、搭接長度和焊接質量符合國家設計與驗收規范；接地網格線路及引下線連接采用油漆標識；標記長度宜為50mm，間距1.5~3米，布置均勻；便于自檢（查漏）、互檢、專檢與隱蔽前驗收。

（2）自然接地樁基利用結構樁基內兩根螺紋主筋≥φ16作為防雷接地垂直自然接地體。土建破樁后利用φ10圓鋼引上至水平接地網格連接或利用結構基礎平臺鋼筋網跨接搭接至水平接地網格，引上位置做好油漆標識，標記長度宜為50mm；便于自檢（查漏）、互檢、專檢與隱蔽前驗收。防雷接地預留預埋施工質量控制要點2、接地引下線利用結構柱內兩根（同方向?qū)牵┞菁y主筋≥φ16，當＜φ16時，采用四根結構螺紋鋼筋。根據防雷等級保證防雷引下線的間距符合設計要求距離；引下線主筋接頭和均壓環交叉部位采用φ10的歐姆彎圓鋼搭接跨接；搭接方式、搭接長度和焊接質量符合國家設計與驗收規范；引下線線路采用油漆標識；在每層引上位置處標記；利于自檢（查漏）、互檢、專檢與隱蔽前驗收。特別是結構柱瘦小或有轉換位置的部位，做好引下線標識，保證建筑物引下線從上到下貫通形成良好的電氣通路。3、測試點與預留接地預埋宜采用熱鍍鋅扁鋼或熱鍍鋅圓鋼預留在金屬接線盒內；接線盒宜固定在柱內鋼筋上，并緊貼柱子模板；設備房、高低壓室、電梯機房等部位需預留接地點的部位，宜采用鋼板預留，鋼板應與引下線直接連通，鋼板應緊貼模板。門窗、幕墻接地預留點宜采用熱鍍鋅圓鋼或扁鋼；測試點預留高度為室外地坪上0.5m，斷接卡宜室外地坪上1.8m；室內設備房預留點宜為室內地坪上0.3m。
